Mikro varjenje
Orodja za stiskanje
Natančna orodja za dimenzijsko natančno stiskanje in spajanje kabelskih žil, baterijskih celic in elektronskih komponent.

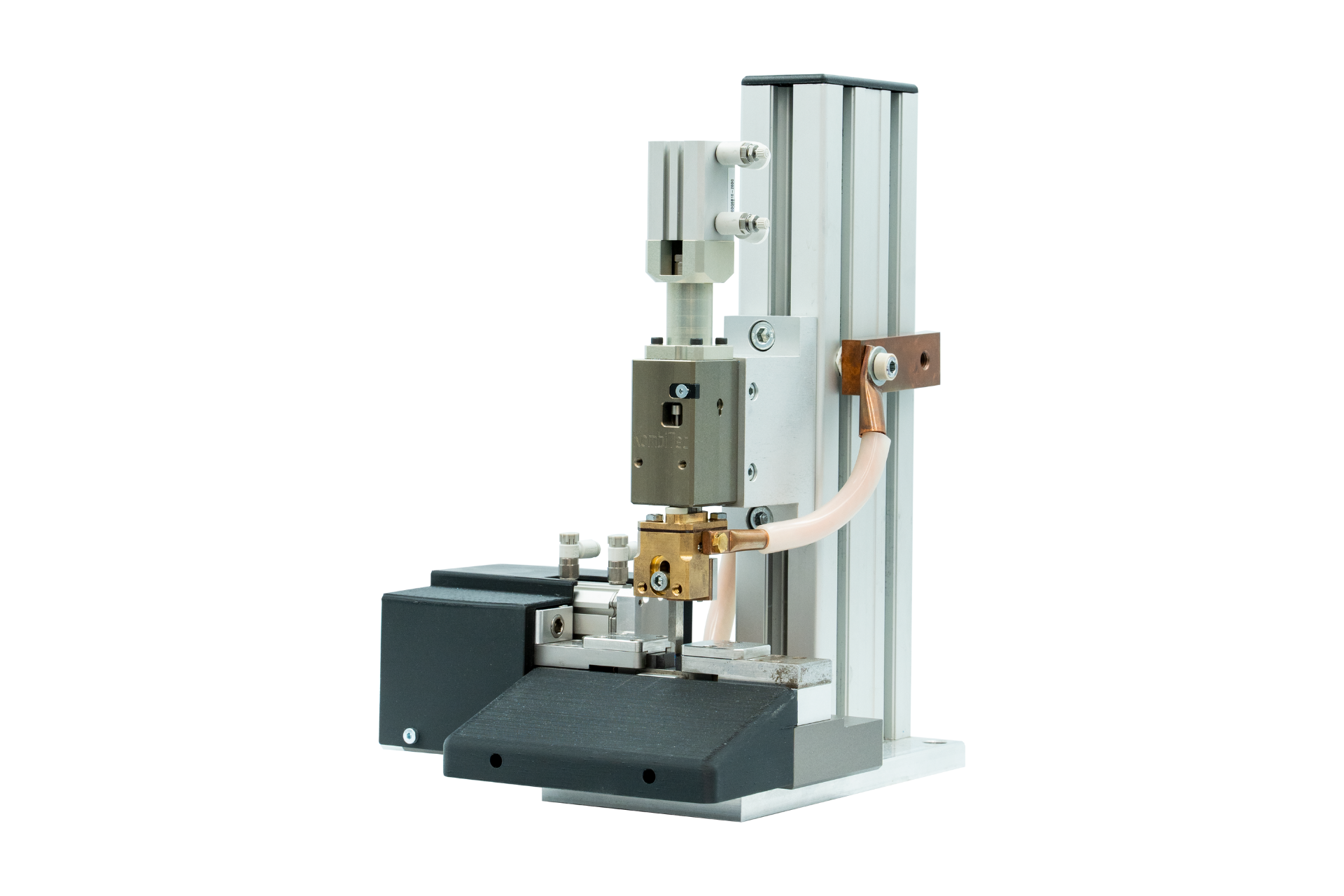

KWZ-05
- Varilna sila do 150 N
- Teža pribl. 6,8 kg
- Hod elektrode maks. 5 mm
- Preseki žic od 0,06–0,5 mm²
- Dolžina stiskanja maks. 5,5 mm
- Odlična zmogljivost ponastavitve
- Meritev pomika in sile je mogoča kot opcija naknadno
Prednosti
- Pnevmatska nastavitev sile
- Možni različni cilindri in vzmeti za nastavitev sile
- Držalo elektrod vodeno hlajeno in zaščiteno pred vrtenjem
- Natančen sistem za hitro menjavo elektrod
- Integrirana meritev poti za kontrolo komponent, globine ugrezanja, preostale debeline
- Odlična ponovljivost zaradi oblikovnega prileganja
- Kompaktna, prilagodljiva zasnova z nizko lastno težo
Področja uporabe
- Dimenzijsko natančno stiskanje več žil
- Možno stiskanje prevlečenih žil
- Žile v razponu 0,06 mm²–0,50 mm²
- Maksimalna dolžina stiskanja 5,5 mm

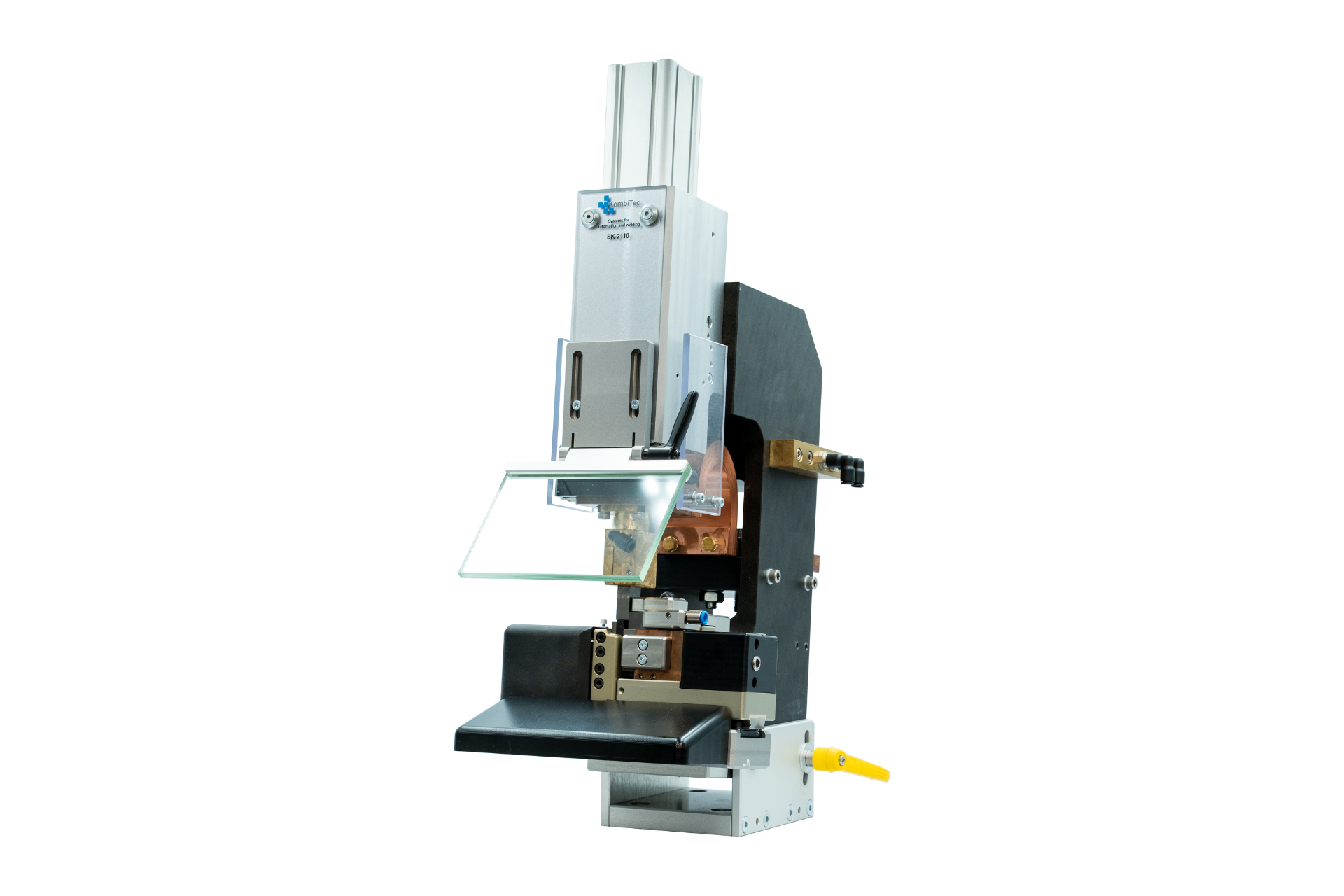

KWZ-10
- Varilna sila do 1.500 N
- Teža pribl. 33,4 kg
- Hod elektrode maks. 10 mm
- Preseki žic od 0,5–12,0 mm²
- Dolžina stiskanja maks. 14,0 mm
- Odlična zmogljivost ponastavitve
- Meritev pomika in sile je mogoča kot opcija naknadno
Prednosti
- Pnevmatska nastavitev sile
- Možni različni cilindri in vzmeti za nastavitev sile
- Držalo elektrod vodeno hlajeno in zaščiteno pred vrtenjem
- Brezstopensko nastavljanje širine stiskanja — ni potrebna menjava elektrod ali zarez
- Integrirana meritev poti za kontrolo komponent, globine ugrezanja, preostale debeline
- Odlična ponovljivost zaradi oblikovnega prileganja
- Kompaktna, prilagodljiva zasnova z nizko lastno težo
Področja uporabe
- Dimenzijsko natančno stiskanje več žil
- Možno stiskanje prevlečenih žil
- Žile v razponu 0,5 mm²–12,0 mm²
- Maksimalna dolžina stiskanja 14,0 mm
KWZ-15
- Varilna sila do 1.500 N
- Teža pribl. 33,4 kg
- Hod elektrode maks. 10 mm
- Preseki žic od 0,5–12,0 mm²
- Dolžina stiskanja maks. 14,0 mm
- Kontinuirano stiskanje možno
- Odlična zmogljivost ponastavitve
- Meritev pomika in sile je mogoča kot opcija naknadno
Prednosti
- Pnevmatska nastavitev sile
- Možni različni cilindri in vzmeti za nastavitev sile
- Držalo elektrod vodeno hlajeno in zaščiteno pred vrtenjem
- Brezstopensko nastavljanje širine stiskanja — ni potrebna menjava elektrod ali zarez
- Integrirana meritev poti za kontrolo komponent, globine ugrezanja, preostale debeline
- Odlična ponovljivost zaradi oblikovnega prileganja
- Kompaktna, prilagodljiva zasnova z nizko lastno težo
Področja uporabe
- Dimenzijsko natančno stiskanje več žil
- Možno stiskanje prevlečenih žil
- Žile v razponu 0,5 mm²–12,0 mm²
- Maksimalna dolžina stiskanja 14,0 mm
- Kontinuirano stiskanje možno

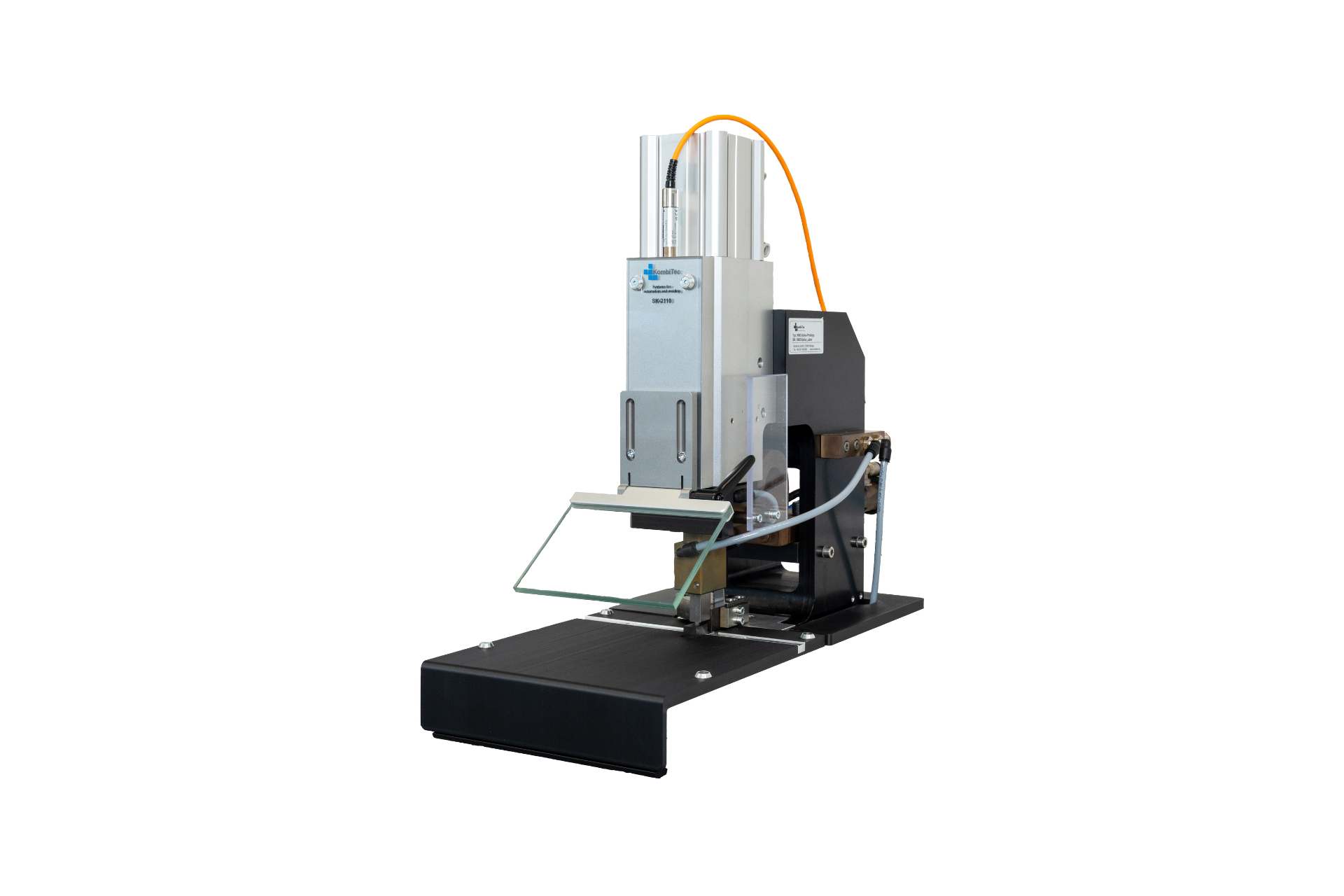

KWZ-Splice
- Varilna sila do 1.500 N
- Teža pribl. 33,4 kg
- Hod elektrode maks. 10 mm
- Preseki žic od 0,5–18,0 mm² (vsota vseh posameznih žic)
- Dolžina stiskanja maks. 10,0 mm
- Odlična zmogljivost ponastavitve
- Meritev pomika
Prednosti
- Pnevmatska nastavitev sile
- Možni različni cilindri in vzmeti za nastavitev sile
- Držalo elektrod vodeno hlajeno in zaščiteno pred vrtenjem
- Brezstopensko nastavljanje širine stiskanja — ni potrebna menjava elektrod ali zarez
- Integrirana meritev poti za kontrolo komponent, globine ugrezanja, preostale debeline
- Odlična ponovljivost zaradi oblikovnega prileganja
- Kompaktna, prilagodljiva zasnova z nizko lastno težo
Področja uporabe

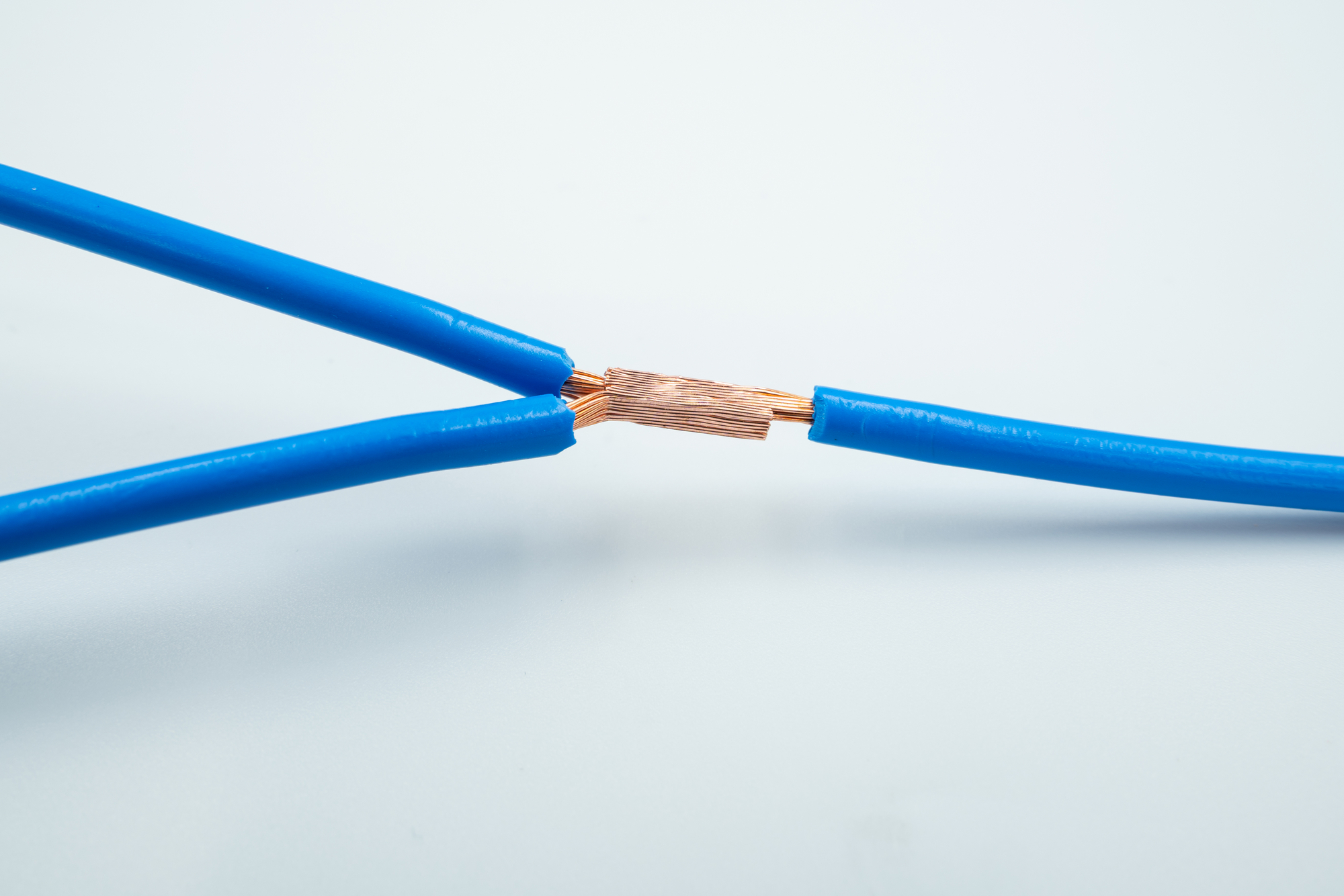

- Spoje povezave
- Žile v razponu 0,5 mm²–pribl. 12,0 mm² (vsota vseh posameznih žic)
- Dimenzijsko stabilno stiskanje več žil
- Kombinacija prevlečenih žic
- Maksimalna dolžina stiskanja 10,0 mm
- Povezovanje emajliranih žic in žil s tulci
- Stiskanje kabelskih snopov

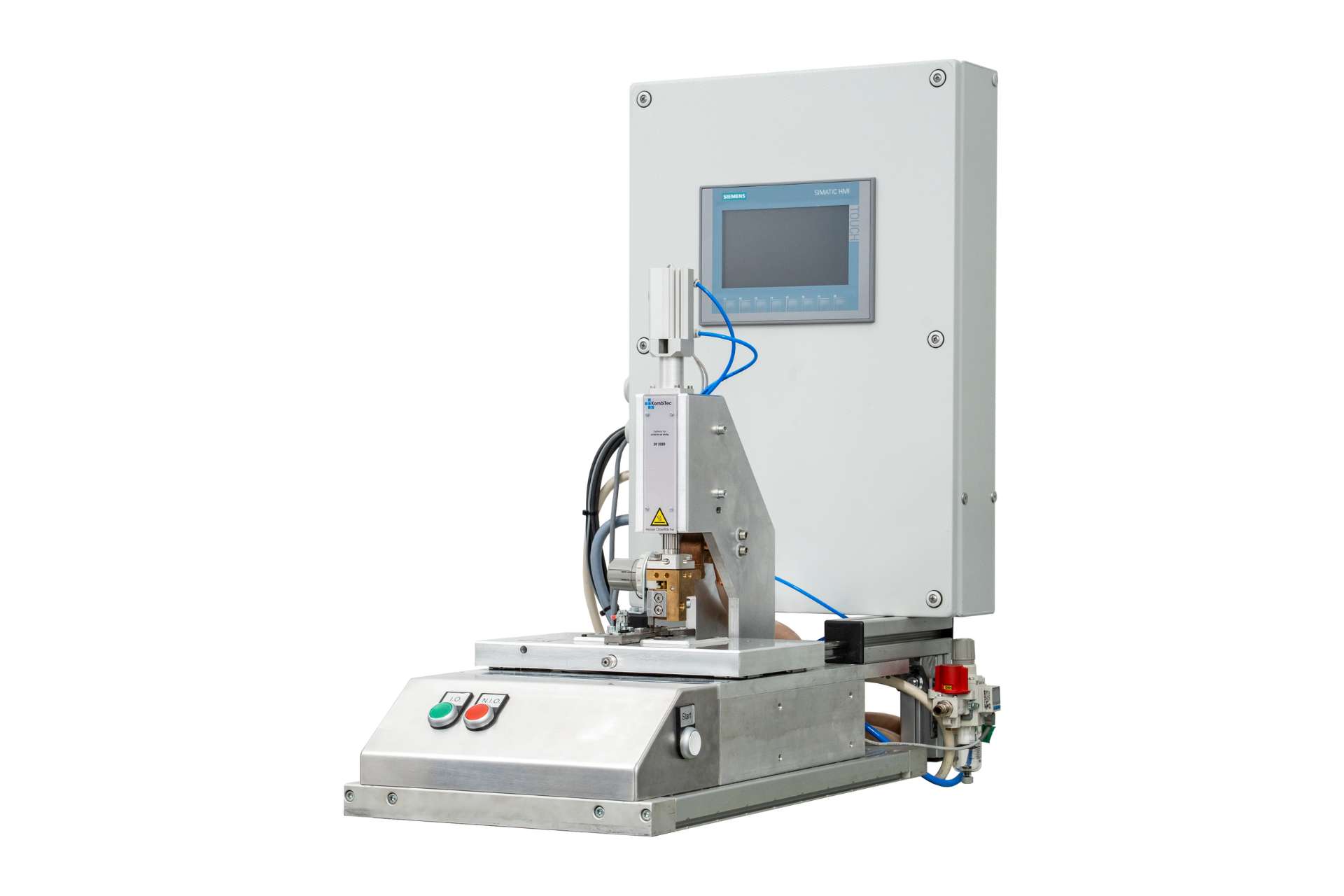

KWZ-Micro
- Varilna sila do 500 N
- Teža pribl. 17,5 kg
- Hod elektrode maks. 20 mm
- Preseki žic od 0,1–1,0 mm²
- Dolžina stiskanja maks. 3,0 mm
- Odlična zmogljivost ponastavitve
- Meritev pomika in sile je mogoča kot opcija naknadno
Prednosti
- Pnevmatska nastavitev sile
- Možni različni cilindri in vzmeti za nastavitev sile
- Držalo elektrod vodeno hlajeno in zaščiteno pred vrtenjem
- Polavtomatsko stiskanje
- Možna individualna držala žil in senzorjev
- Integrirana meritev poti za kontrolo komponent, globine ugrezanja, preostale debeline
- Nastavljivo preko integriranega PLC: ena ali dve varilni točki na komponento; dva različna varilna programa za prednastavitev
Področja uporabe
- Dimenzijsko natančno stiskanje več žil
- Možno stiskanje prevlečenih žil
- Žile v razponu 0,1 mm²–1,0 mm²
- Maksimalna dolžina stiskanja 3,0 mm
- Podaljšanje dveh prepletenih žic
- Stiskanje in varjenje žil na Pt senzorje ali podobno v eni operaciji

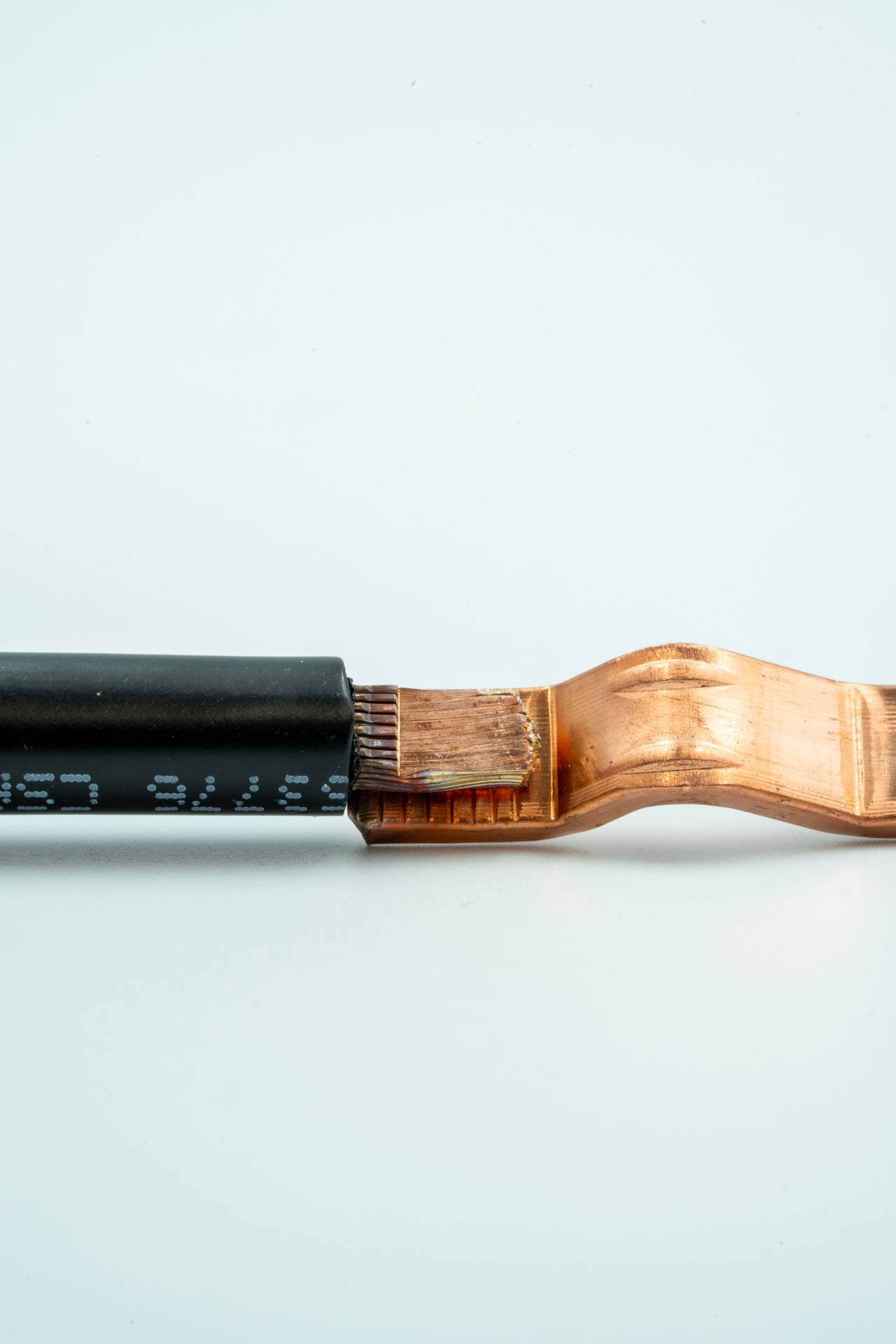

Primeri uporabe
Tehnični podatki
| Parameter | KWZ-05 | KWZ-10 | KWZ-15 | KWZ-Splice | KWZ-Micro |
|---|---|---|---|---|---|
| Varilna sila | do 150 N | do 1.500 N | do 1.500 N | do 1.500 N | do 500 N |
| Teža | ≈ 6,8 kg | ≈ 33,4 kg | ≈ 33,4 kg | ≈ 33,4 kg | ≈ 17,5 kg |
| Hod elektrode | maks. 5 mm | maks. 10 mm | maks. 10 mm | maks. 10 mm | maks. 20 mm |
| Preseki žic | 0,06–0,5 mm² | 0,5–12,0 mm² | 0,5–12,0 mm² | 0,5–18,0 mm² | 0,1–1,0 mm² |
| Dolžina stiskanja | maks. 5,5 mm | maks. 14,0 mm | maks. 14,0 mm | maks. 10,0 mm | maks. 3,0 mm |
| Kontinuirano stiskanje | — | — | ✓ | — | — |
| Meritev pomika | Opcija | Opcija | Opcija | ✓ | Opcija |
| Meritev sile | Opcija | Opcija | Opcija | — | Opcija |
